O que é um compressor de refrigeração

O que é um compressor de refrigeração?

1. Introdução ao conceito

O compressor de refrigeração é um dos principais componentes do sistema de refrigeração de compressão de vapor. Um sistema típico de refrigeração de compressão de vapor é mostrado na figura. O sistema consiste em um compressor de refrigeração 1, um condensador 2, um dispositivo de aceleração 3 e um evaporador 4. O compressor de refrigeração inala o vapor de refrigerante de baixa pressão do evaporador, compacta-o em alta pressão no cilindro e depois descarrega-o para o condensador para a disposição da condição em alta pressão. O compressor de refrigeração é a fonte de energia de todo o ciclo de refrigeração. Por esse motivo, é necessário que o compressor tenha alta confiabilidade e boa economia.

Classificação de compressores de refrigeração

Existem muitas maneiras de classificar os compressores de refrigeração, principalmente o seguinte:

(1) De acordo com o princípio do aumento da pressão do gás, os compressores de refrigeração são divididos em compressores volumétricos de refrigeração e compressores de refrigeração de velocidade.

(2) De acordo com o tipo de refrigerante, os compressores de refrigeração podem ser divididos em compressores orgânicos de refrigerante e compressores de refrigerante inorgânicos.

(3) De acordo com o método de vedação, os compressores de refrigeração podem ser divididos em três tipos de compressores: tipo aberto, tipo semi-fechado e tipo totalmente fechado.

(4) De acordo com as diferentes faixas de temperatura de evaporação, os compressores de refrigeração podem ser divididos em compressores de refrigeração de alta temperatura, média temperatura e baixa temperatura.

2. Estrutura específica dos compressores de refrigeração

(1) Compressor de refrigeração de deslocamento positivo: comprime diretamente o vapor de refrigerante em um volume fechado com volume variável para reduzir seu volume, alcançando assim o objetivo de aumentar a pressão. Os compressores de refrigeração de deslocamento positivo incluem principalmente a recíproca (também conhecida como tipo de pistão), tipo de parafuso, tipo de rolagem, tipo de rotor de rolagem, tipo de palheta e tipo de palheta rotativa.

• Compressor de refrigeração alternativa

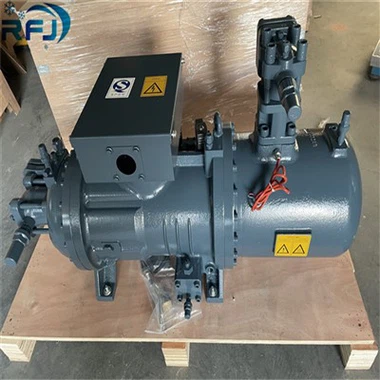

• Compressor de refrigeração para parafuso

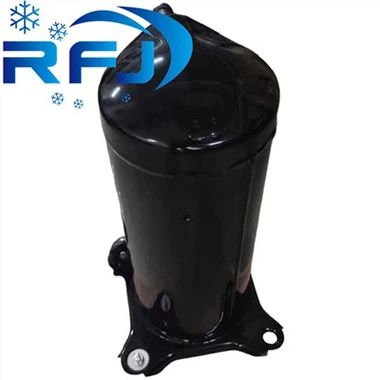

• Compressor de refrigeração de role
• Compressor de refrigeração rotativa
• Compressor de refrigeração do pistão

(2) Compressor de refrigeração de velocidade: a maneira de aumentar a pressão do gás refrigerante é aumentar primeiro a energia cinética do gás (enquanto a pressão também é aumentada até certo ponto) e depois converter a energia cinética em energia potencial para aumentar a pressão. Existem dois tipos de compressores de refrigeração de velocidade: fluxo centrífugo e axial. Como a taxa de compressão dos compressores de refrigeração de fluxo axial é pequena e não é adequada para sistemas de refrigeração, os compressores de refrigeração de velocidade geralmente se referem a compressores de refrigeração centrífuga.

Compressor de refrigeração centrífuga

(3) De acordo com os diferentes métodos de vedação, os compressores de refrigeração podem ser divididos em três categorias: tipo aberto, tipo semi-fechado e tipo totalmente fechado.
